吊り金具

囲炉裏のページ

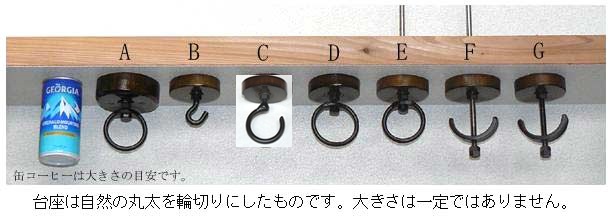

吊金具の画像


表示価格はすべて税別です。
----------------------------------------------------------------------------------

吊金具の画像

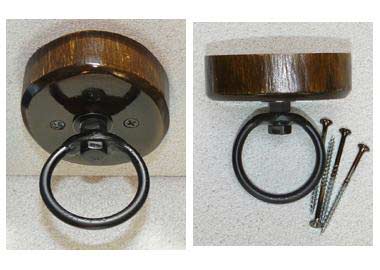

● A タイプ(あと付用) ¥6,000
特徴:リングが回転するので、自在鉤使用では魚の向きが容易に変えられます。ネジ穴があけてあるので取付簡単。

注・・・取り付けは天井工事の際に下地材を入れておく必要があります。部屋が完成してから4本のコーススレッドやタッピンネジで下から固定します。

用途 :火棚、自在鉤、他

リングの内径・・・約45ミリ
台座の直径・・・70〜90ミリ
台座の厚さ・・・25〜27ミリ


----------------------------------------------------------------------------------

吊金具の画像 ● B タイプ(あと付用) ¥3,500
特徴:チェーン専用です。ターンバックルの一部を素材に使用しているので丈夫です。回転しません。

注・・・取り付けは天井工事の際に下地材を入れておく必要があります。部屋が完成してから3〜4.5ミリの下穴をあけ、ねじ込んで取り付けます。

用途 :火棚、自在鉤、他

鉄丸棒の太さ・・・6φ
台座の直径・・・50〜70ミリ
台座の厚さ・・・15〜17ミリ

----------------------------------------------------------------------------------

吊金具の画像 ● C タイプ(あと付用) ¥3,500
特徴 :リングを切断を加工したものです。強度:連続荷重20キロまで。回転しません。

注・・・取り付けは天井工事の際に下地材を入れておく必要があります。部屋が完成してから3〜4.5ミリの下穴をあけ、ねじ込んで取り付けます。

用途 :火棚、自在鉤、他

鉄丸棒の太さ・・・7φ
台座の直径・・・50〜70ミリ
台座の厚さ・・・15〜17ミリ

----------------------------------------------------------------------------------

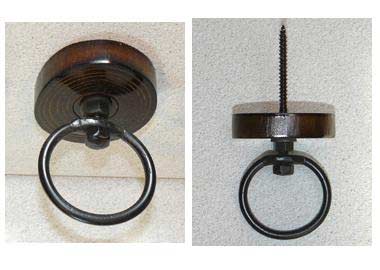

吊金具の画像 ● Dタイプ(あと付用) ¥6,000
特徴 :リングが回転するので、自在鉤使用では魚の向きが容易に変えられます。

注・・・取り付けは天井工事の際に下地材を入れておく必要があります。部屋が完成してから3〜4.5ミリの下穴をあけ、ねじ込んで取り付けます。

用途 :火棚、自在鉤、他

リングの内径・・・約45ミリ
台座の直径・・・50〜70ミリ
台座の厚さ・・・15〜17ミリ

----------------------------------------------------------------------------------

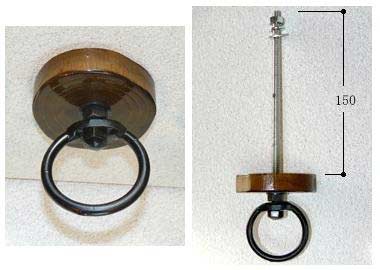

吊金具の画像 ● Eタイプ(ボルト貫通用) ¥6,000
特徴 :リングが回転するので、自在鉤使用では魚の向きが容易に変えられます。
***ボルトを長くする事も可能。
取付箇所さえ堅固であれば相当な重さに耐えられます。

注・・・取り付けは天井工事と同時進行で取り付けます。むき出しの梁に取り付けるのであればあと付も可。

用途 :火棚、自在鉤、他

ボルト太さ・・・8ミリ
リングの内径・・・約45ミリ
台座の直径・・・50〜70ミリ
台座の厚さ・・・15〜17ミリ

----------------------------------------------------------------------------------

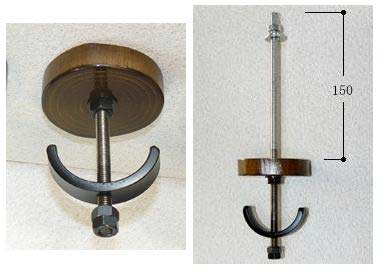

吊金具の画像 ● Fタイプ(ボルト貫通用) ¥4,000
特徴 :アーチが回転するので、魚の向きが容易に変えられます。
***ボルトを長くする事も可能。
取付箇所さえ堅固であれば相当な重さに耐えられます。

注・・・取り付けは天井工事と同時進行で取り付けます。むき出しの梁に取り付けるのであればあと付も可。

用途 :自在鉤専用ですが他の用途にも。

ボルト太さ・・・8ミリ
台座の直径・・・50〜70ミリ
台座の厚さ・・・15〜17ミリ

----------------------------------------------------------------------------------

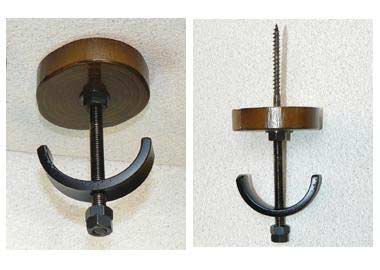

吊金具の画像 ● Gタイプ(あと付用) ¥4,000
特徴 :アーチが回転するので、魚の向きが容易に変えられます。

注・・・取り付けは天井工事の際に下地材を入れておく必要があります。部屋が完成してから3〜4.5ミリの下穴をあけ、ねじ込んで取り付けます。

用途 :自在鉤専用ですが他の用途にも。

台座の直径・・・50〜70ミリ
台座の厚さ・・・15〜17ミリ

--------------------------------------------------------------------------------

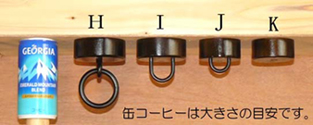

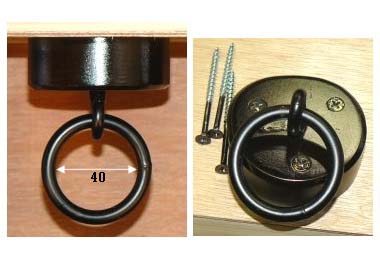

吊り金具の画像 ● Hタイプ(あと付用) ¥3,500
特徴 :リングは回転しません。

注・・・取り付けは天井工事の際に下地材を入れておく必要があります。部屋が完成してから3本のコーススレッドやタッピンネジで下から固定します。
負荷はビス3本で耐えられる重さ限定です。

用途 :火棚、自在鉤、他

台座の厚み・・・約26ミリ
台座の直径・・・65〜80ミリ



--------------------------------------------------------------------------------------

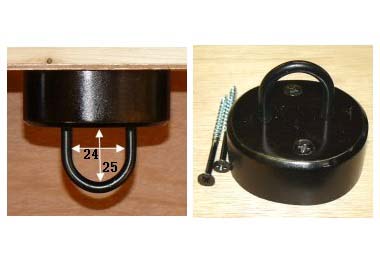

吊り金具の画像  Iタイプ(あと付用) ¥2,000
特徴 :ナスカン、カラビナ、Sフック等を引っ掛けてお使い下さい。

注・・・取り付けは天井工事の際に下地材を入れておく必要があります。部屋が完成してから2本のコーススレッドやタッピンネジで下から固定します。
負荷はビス2本で耐えられる重さ限定です。

用途 :火棚、自在鉤、他

台座の厚み・・・約26ミリ
台座の直径・・・60〜75


-------------------------------------------------------------------------------------

吊り金具の画像  Jタイプ(あと付用) ¥2,000

製造中止しました。

-------------------------------------------------------------------------------------

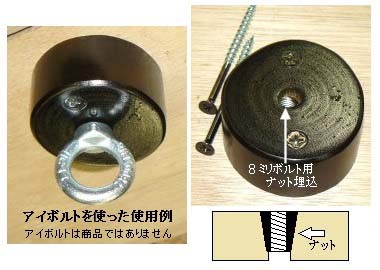

吊り金具の画像 ● Kタイプ(あと付用) ¥1,000
特徴 :太さ 8ミリのボルトがねじ込めます。使い方は多様にわたります。

注・・・取り付けは天井工事の際に下地材を入れておく必要があります。部屋が完成してから2本のコーススレッドやタッピンネジで下から固定します。
負荷はビス2本で耐えられる重さ限定です。

用途 :いろいろ

台座の厚み・・・約26ミリ
台座の直径・・・55〜65

----------------------------------------------------------------------------------

セットでの販売
Aタイプ1ヶ+Hタイプ4ヶ ¥18,000
F又はGタイプ1ヶ+Hタイプ4ヶ ¥16,500
Hタイプ4ヶ ¥13,000
Hタイプ5ヶ ¥16,000
----------------------------------------------------------------------------------

黒染麻縄の販売
太さ  8φ   ¥224/1m
 太さ 10φ   ¥290/1m
 太さ 12φ   ¥330/1m
 太さ 14φ   ¥363/1m
                                  価格は全て税別です。
----------------------------------------------------------------------------------
手作り可能な形態であれば、特注品も承ります。最低注文数 5ヶ以上 ¥30,000より。
----------------------------------------------------------------------------------

吊り金具施工例

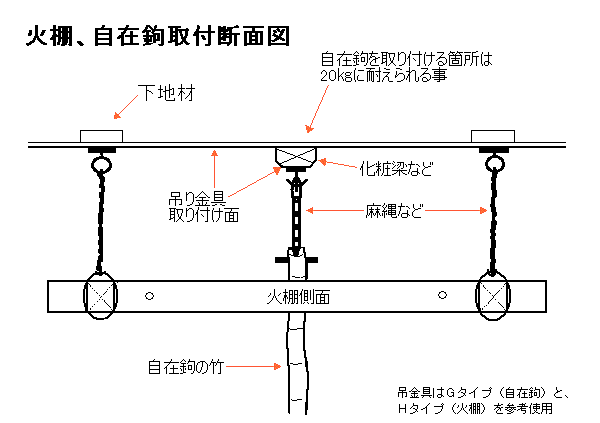

火棚の吊り方図面
